TECNOLOGIAS Y SISTEMAS DE COMUNICACIÓN Y ENRUTAMIENTO

CONCENTRADOR: Es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. Trabaja en la capa física (capa 1) del modelo OSI o capa de Acceso en modelo TCP/IP.

En la actualidad, la tarea de los concentradores la realizan, con frecuencia, los conmutadores o switchs.

REPETIDOR: Es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.

En telecomunicación el término repetidor tiene los siguientes significados normalizados:

Un dispositivo analógico que amplifica una señal de entrada, independientemente de su naturaleza (analógica o digital).

Un dispositivo digital que amplifica, conforma, retemporiza o lleva a cabo una combinación de cualquiera de estas funciones sobre una señal digital de entrada para su retransmisión.

SWITCH: es un dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las redes de área local

.

ROUTER: Es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante bridges), y que por tanto tienen prefijos de red distintos.

ELABORAR CABLES DE RED

PRACTICA: CONTRUCCIÓN DE UN CABLE
MATERIALES:
-2 m de cable UTP CAT-5E

-4 conectores RJ45

-1 pinzas para pelar cable:

-1 pinzas ponchadoras de cable

-Verificador LAN Tester RJ45


ELABORACIÓN:
-Tomar los extremos del cable y con las pinzas para pelar cable, extraer el plastico aproximadamente 3 cm.
-Los cables de colores que se encontraban dentro se encuentran trenzados, hay que deslindarlos y alisarlos lo más posible, para que queden de la siguiente manera:

-Acomodar los cables de acuerdo a la norma de cableado "568-B" para cable simple o recto, ya acomodado y cortados los cables todos a un mismo tamaño:

-Introducir el conector en los cables para que quede de la siguiente manera:

- Ponchar el cable con las pinzas, ya cuando se haya verificado que su acomodado esta correcto, al final quedará así:

- Con el verificador LAN Tester RJ45, conectar el cable ya ponchado,  y si todos los foquitos prenden en un orden de izquierda a derecha o de arriba hacia abajo significa que nuestro cable ya esta funcionando correctamente.

ESTRUCTURA Y CONFIGURACIÓN DE MEDIOS DE TRANSMICION FISICA

CABLE  COAXIAL:

Es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).

El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior.



CABLE PAR TRENZADO:

El cable de par trenzado consiste en dos alambres de cobre aislados que se trenzan de forma helicoidal, igual que una molécula deADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas se cancelan, por lo que la radiación del cable es menos efectiva.

 Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.

Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color.



CABLE FIBRA ÓPTICA:

La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrioo materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de laley de Snell. La fuente de luz puede ser láser o un LED.

Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio y superiores a las de cable convencional. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.



INVESTIGACIÓN:

ADAPTADORES DE REDES

Una tarjeta de red o adaptador de red es un periférico que permite la comunicación con aparatos conectados entre sí y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama NIC (por network interface card; en español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.

Aunque el término tarjeta de red se suele asociar a una tarjeta de expansión insertada en una ranura interna de un computador o impresora, se suele utilizar para referirse también a dispositivos integrados (del inglés embedded) en la placa madre de un equipo, como las interfaces presentes en las videoconsolas Xbox o las computadoras portátiles. Igualmente se usa para expansiones con el mismo fin que en nada recuerdan a la típica tarjeta con chips y conectores soldados, como la interfaz de red para la Sega Dreamcast, las PCMCIA, o las tarjetas con conector y factor de forma CompactFlash y Secure Digital SIO utilizados en PDAs.

Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE). Los tres primeros octetos del número MAC son conocidos como OUI e identifican a proveedores específicos y son designados por la IEEE.

Se denomina también NIC al circuito integrado de la tarjeta de red que se encarga de servir como interfaz de Ethernet entre el medio físico (por ejemplo un cable coaxial) y el equipo (por ejemplo una computadora personal, una impresora, etc). Es un circuito integrado usado en computadoras o periféricos tales como las tarjetas de red, impresoras de red o sistemas intergrados (embebed en inglés), para conectar dos o más dispositivos entre sí a través de algún medio, ya sea conexión inalámbrica, cable UTP, cable coaxial, fibra óptica, etc.

La mayoría de tarjetas traen un zócalo vacío rotulado BOOT ROM, para incluir una ROM opcional que permite que el equipo arranque desde un servidor de la red con una imagen de un medio de arranque (generalmente un disquete), lo que permite usar equipos sin disco duro ni unidad de disquete. El que algunas placas madre ya incorporen esa ROM en su BIOS y la posibilidad de usar tarjetas CompactFlash en lugar del disco duro con sólo un adaptador, hace que comience a ser menos frecuente, principalmente en tarjetas de perfil bajo.



PROTOCOLOS DE COMUNICACIÓN

Los protocolos de comunicación de red es un conjunto de reglas usadas por computadoras para comunicarse unas con otras atreves de una red. Es una regla o estándar que controla o permite la comunicación en su forma mas simple, también puede ser definido como las reglas que denominan la sintaxis, semántica y sincronización de la comunicación. Los protocolos pueden ser implementados por hardware, software , o una combinación de ambos.

 Tipos de protocolo:

TCP/IPTCP( transmisión control protocol o protocolo de control de transmisión ).IP (internet protocol o protocolo internet)

El conjunto de protocolos básicos de comunicación , de redes , que permite la transmisión de información en redes de ordenadores .una conexión TCP no es más que una corriente de bytes , no una corriente de mensajes o textos por así decirlo

VIDEO PLATAFORMA: http://www.youtube.com/watch?v=muh9u_F5oeg

 IPX /SPXIPX( Internetwork Packet Exchange)

Es un protocolo de Novell que interconecta redes que usan clientes y servidores Novell networe.es un protocolo orientado a paquetes y no orientado a conexión, esto no requiere que se establezca una conexión antes de que los paquetes se envíen a su destino.SPX( séquense packet Exchange) actúa sobre IPX para asegurar la entrega de los paquetes.

 NetBIOS(Network Basic input / output system

Es un programa que permite que se comunique aplicaciones en diferentes ordenadores dentro del LAN, no es adecuado para redes de área extensa (MAN).

NetBeviEntended user i de usuario interface o interfaz.

Es una versión que permite el formato o arreglo de la información de una transmisión de datos.

 Apple Talk

Es un protocolo de comunicación para ordenadores Apple Macintosh y viene incluido en un sistema operativo de tal forma que el usuario no necesita configurarlo. *local talk _ la comunicación se realiza atreves de los puertos serie de las estaciones.

Protocolo ARP(Address Resolución Protocol)

Permite realizar abiertas tareas cuyo objetivo es el asociar un dispositivo IP, que a un nivel lógico esta identificado por una dirección IP, a un dispositivo de red, que a nivel físico posee una dirección física de red

.Protocolo IP(Internet Protocol)
Es un protocolo básico en la red, es utilizada al nivel del soporte como TCP para encaminar los datos , hacia su destino.Tiene la única misión de encaminar.

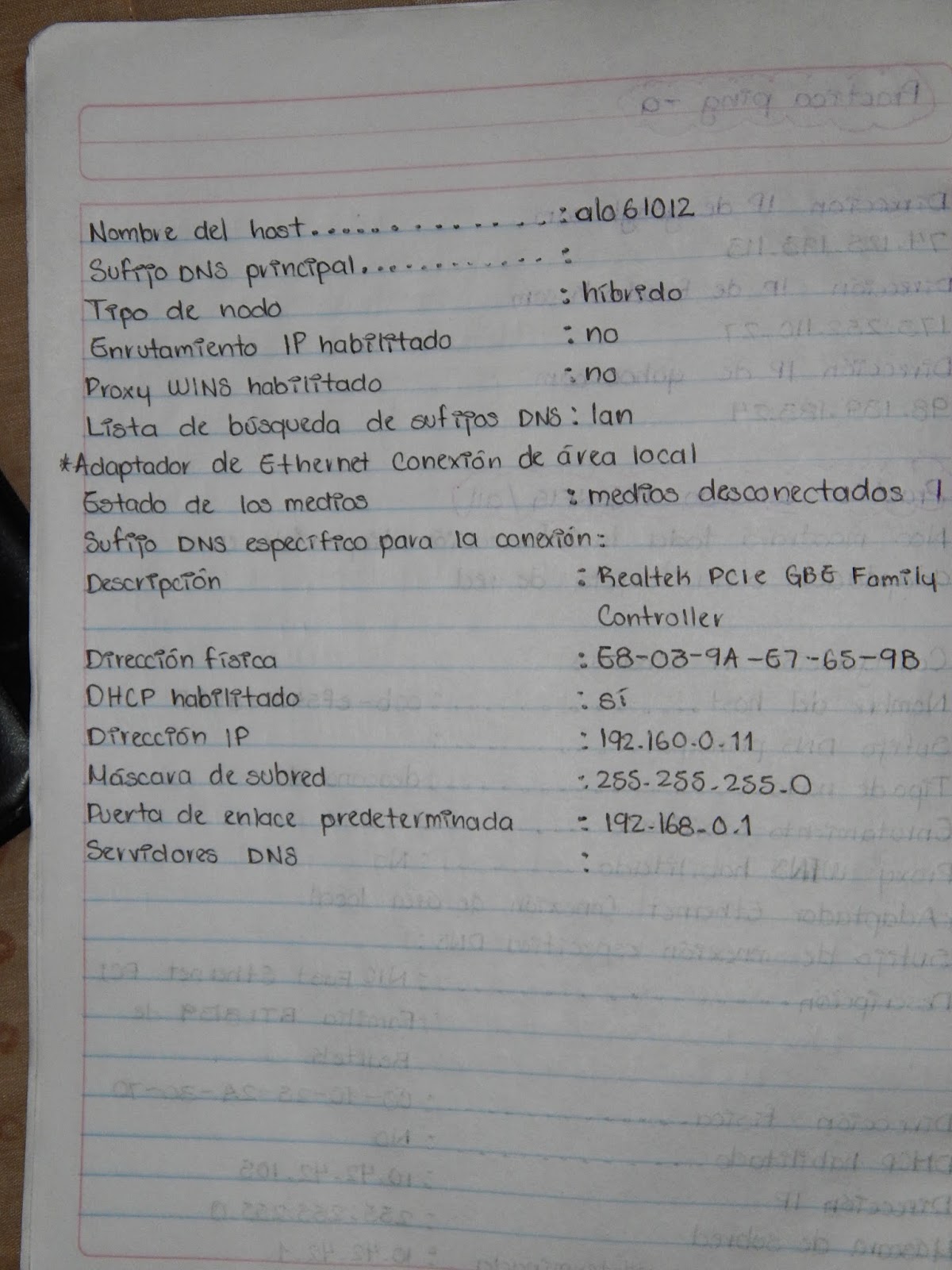

PRACTICAS IPCONFIG & PING

PRACTICAS SISTEMA BINARIO:

TOPOLOGIA DE RED DE ÁREA LOCAL (LAN)

LÓGICA:

La topología o forma lógica de una red se define como la forma de tender el cable a estaciones de trabajo individuales; por muros, suelos y techos del edificio. Existe un número de factores a considerar para determinar cual topología es la más apropiada para una situación dada.
La topología en una red es la configuración adoptada por las estaciones de trabajo para conectarse entre sí.





FÍSICA:

Se refiere a la disposición física de las maquinas, los dispositivos de red y cableado. Así, dentro de la topología física se pueden diferenciar 2 tipos de conexiones: punto a punto y multipunto

En las conexiones punto a punto:

 existen varias conexiones entre parejas de estaciones adyacentes, sin estaciones intermedias.

Las conexiones multipunto:

 cuentan con un único canal de conexión, compartido por todas las estaciones de la red.Cualquier dato o conjunto de datos que envié una estación es recibido por todas las demás

ESTRELLA:
 Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos.
La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red.



ANILLO:
Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.






BUS:

Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nodos de la red están unidos a este cable: el cual recibe el nombre de "Backbone Cable". Tanto Ethernet como Local Talk pueden utilizar esta topología.
El bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.





HÍBRIDA O MIXTA:

 El bus lineal, la estrella y el anillo se combinan algunas veces para formar combinaciones de redes híbridas.
Anillo en Estrella: Esta topología se utiliza con el fin de facilitar la administración de la red. Físicamente, la red es una estrella centralizada en un concentrador, mientras que a nivel lógico, la red es un anillo.
"Bus" en Estrella: El fin es igual a la topología anterior. En este caso la red es un "bus" que se cablea físicamente como una estrella por medio de concentradores.
Estrella Jerárquica: Esta estructura de cableado se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada par formar una red jerárquica.



DEFINICIÓN: TOPOLOGÍA Y PROTOCOLO

TOPOLOGIA:

• Las redes de computadoras surgieron como una necesidad de interconectar los diferentes host de una empresa o institución para poder así compartir recursos y equipos específicos. Pero los diferentes componentes que van a formar una red se pueden interconectar o unir de diferentes formas, siendo la forma elegida un factor fundamental que va a determinar el rendimiento y la funcionalidad de la red.
•  La disposición de los diferentes componentes de una red se conoce con el nombre de topología de la red. La topología idónea para una red concreta va a depender de diferentes factores, como el número de máquinas a interconectar, el tipo de acceso al medio físico que se desea implementar, la infraestructura física donde se implementa la red, el presupuesto etc.
• ASPECTOS A CONSIDERAR PARA IMPLEMENTAR UNA TOPOLOGIA
• 1. La topología física, que es la disposición real de las máquinas, dispositivos de red y cableado (los medios de transmisión) en la red.
• 2. La topología lógica, que es la forma en que las máquinas se comunican a través del medio físico. Los dos tipos más comunes de topologías lógicas son broadcast (Ethernet) y transmisión de tokens (Token Ring).
•  3. La topología matemática, mapas de nodos y enlaces, a menudo formando patrones.
• PROTOCOLO:
• Consiste en un conjunto de reglas que definen la forma en que deben de efectuarse las comunicaciones de las redes, incluyendo el formato, la temporización, la secuencia y la revisión y la corrección de errores. E. Protocólo de comunicación .- Es el conjunto de reglas y convenciones establecidas a priori para el efecto de la comunicación entre el emisor y el receptor

EXAMINAR NUEVAS TECOLOGIAS

RED INALÁMBRICA:

Las redes inalámbricas se han desarrollado muy rápidamente al calor de estas nuevas necesidades y hoy son muchos los dispositivos que pueden conectarse mediante estos sistemas. Montar una red inalámbrica en casa es sencillo, y son realmente útiles cuando se dispone de varios ordenadores o cuando el PC de casa es portátil y no se conecta siempre desde el mismo lugar, ofreciendo muchas posibilidades de ocio y trabajo.

RED TELEFÓNICA:
La Red Telefónica Conmutada (RTC; también llamada Red Telefónica Básica o RTB) es una red de comunicación diseñada primordialmente para la transmisión de voz, aunque pueda también transportar datos, por ejemplo en el caso del fax o de la conexión a Internet a través de un módem acústico.

Se trata de una red en la que los terminales telefónicos (teléfonos) se comunican con una central de conmutación a través de un solo canal compartido por la señal del micrófono y del auricular. La voz va en banda base, es decir sin modulación (la señal producida por el micrófono se pone directamente en el cable).

RED PLC:

Las redes PLC abren el potencial de la red eléctrica al servicio de intercomunicación entre ordenadores.
Este sistema utiliza las líneas de energía eléctrica convencionales para transmitir señales de radio para propósitos de comunicación la tecnología PLC aprovecha  la red eléctrica para convertirla en una línea digital de alta velocidad de transmisión de datos permitiendo, entre otras cosas el acceso a internet mediante banda ancha.

TRANSMISIÓN DE DATOS SÍNCRONA Y ASÍNCRONA

Transmisión asincrónica
Es también conocida como Stara/stop. Requiere de una señal que identifique el inicio del carácter y a la misma se la denomina bit de arranque. También se requiere de otra señal denominada señal de parada que indica la finalización del carácter o bloque.

Generalmente cuando no hay transmisión, una línea se encuentra en un nivel alto. Tanto el transmisor como el receptor, saben cual es la cantidad de bits que componen el carácter (en el ejemplo son 7).
Los bits de parada son una manera de fijar qué delimita la cantidad de bits del carácter y cuando e transmite un conjunto de caracteres, luego de los bits de parada existe un bit de arranque entre los distintos caracteres.
A pesar de ser una forma comúnmente utilizada, la desventaja de la transmisión asincrónica es su bajo rendimiento, puesto que como en el caso del ejemplo, el carácter tiene 7 bits pero para efectuar la transmisión se requieren 10. O sea que del total de bits transmitidos solo el 70% pertenecen a datos.

Transmisión sincrónica
En este tipo de transmisión es necesario que el transmisor y el receptor utilicen la misma frecuencia de clock (reloj) en ese caso la transmisión se efectúa en bloques, debiéndose definir dos grupos de bits denominados delimitadores, mediante los cuales se indica el inicio y el fin de cada bloque.

Este método es más efectivo por que el flujo de información ocurre en forma uniforme, con lo cual es posible lograr velocidades de transmisión más altas.
Para lograr el sincronismo, el transmisor envía una señal de inicio de transmisión mediante la cual se activa el clock del receptor. A partir de dicho instante transmisor y receptor se encuentran sincronizados.
Otra forma de lograr el sincronismo es mediante la utilización de códigos auto sincronizantes los cuales permiten identificar el inicio y el fin de cada bit.

TRANSMISIÓN DE DATOS POR BANDA ANCHA POR CABLE

El término banda ancha normalmente se refiere al acceso a Internet de alta velocidad. La Comisión Federal de Comunicaciones (FCC, por sus siglas en inglés) define al servicio de banda ancha como la transmisión de datos a una velocidad mayor de 200 kilobits por segundo (Kbps) o 200,000 bits por segundo, en por lo menos una dirección: transmisión de bajada (del Internet a la computadora del usuario) o de subida (de la computadora del usuario al Internet).

La banda ancha incluye varias tecnologías de transmisión de alta velocidad tales como:

Línea Digital de Suscriptor (DSL)
La Línea Digital de Suscriptor (DSL, por sus siglas en inglés) es una tecnología de transmisión telefónica que transmite datos más rápido a través de las líneas telefónicas de cobre ya instaladas en casas y empresas. La banda ancha de DSL proporciona velocidades de transmisión que van desde varios cientos de kilobits por segundo (Kbps) hasta millones de bits por segundo (Mbps).
Algunos tipos de tecnologías de transmisión de la DSL son:
• Línea digital asimétrica de suscriptor
• Línea digital simétrica de suscriptor
Algunas formas más rápidas de DSL disponibles típicamente para empresas son:
• Línea digital de suscriptor de alta velocidad (HDSL)
• Línea digital de suscriptor de muy alta velocidad (VDSL)

Módem de Cable
• El servicio de módem de cable permite a los operadores de cable suministrar acceso a Internet de alta velocidad usando los cables coaxiales que envían imágenes y sonidos a su televisor.
• La mayoría de los módems de cable son dispositivos externos que tienen dos conectores, uno en la salida de pared del cable y el otro en la computadora. La velocidad de transmisión de datos es de 1.5 Mbps o más.
• Los suscriptores pueden tener acceso al servicio de módem de cable simplemente prendiendo sus computadores sin tener que marcar al proveedor del servicio de Internet (ISP, por sus siglas en inglés). Podrá ver la TV por cable y usar el Internet al mismo tiempo. Las velocidades de transmisión varían dependiendo del tipo de módem de cable, red del cable y carga de tráfico. Las velocidades son comparables con la DSL.

Banda ancha por la línea eléctrica (BPL)
• La banda ancha por la línea eléctrica (BPL, por sus siglas en inglés) es el servicio que se proporciona a través de la red existente de distribución de energía eléctrica de bajo y medio voltaje. Las velocidades de transmisión de la BPL son comparables a las de la DSL y el módem de cable. La BPL puede llegar a las casas usando las conexiones y salidas eléctricas existentes.
• La BPL es una tecnología emergente, actualmente disponible en áreas muy limitadas. Tiene un potencial significativo ya que las líneas eléctricas están instaladas virtualmente en todos lados, aliviando la necesidad de construir nuevas instalaciones de banda ancha para cada consumidor.

TRANSMISIÓN DE DATOS ANALÓGICA Y DIGITAL

En las redes de ordenadores, los datos a intercambiar siempre están disponibles en forma de señal digital. No obstante, para su transmisión podemos optar por la utilización de señales digitales o analógicas. La elección no será, casi nunca, una decisión del usuario, sino que vendrá determinada por el medio de transmisión a emplear.

No todos los medios de transmisión permiten señales analógicas ni todos permiten señales digitales. Como la naturaleza de nuestros datos será siempre digital, es necesario un proceso previo que adecue estos datos a la señal a transmitir. A continuación examinaremos los 2 casos posibles:

-Información digital y transmisión de señal digital

Para obtener la secuencia que compone la señal digital a partir de los datos digitales se efectúa un proceso denominado codificación. Existen multitud de métodos de codificación, mencionaremos seguidamente los más usuales.

NRZ (No Return to Zero): Es el método que empleamos para representar la evolución de una señal digital en un cronograma. Cada nivel lógico 0 y 1 toma un valor distinto de tensión.

NRZI (No Return to Zero Inverted): La señal no cambia si se transmite un uno, y se invierte si se transmite un cero.

RZ (Return to Zero): Si el bit es uno, la primera mitad de la celda estará a uno. La señal vale cero en cualquier otro caso.

Manchester: Los valores lógicos no se representan como niveles de la señal, sino como transiciones en mitad de la celda de bit. Un flanco de bajada representa un cero y un flanco de subida un uno.

Manchester diferencial: Manteniendo las transiciones realizadas en el método Manchester, en este método introduce la codificación diferencial. Al comienzo del intervalo de bit, la señal se invierte si se transmite un cero, y no cambia si se transmite un uno.

-Información digital y transmisión de señal analógica

Al proceso por el cual obtenemos una señal analógica a partir de unos datos digitales se le denomina modulación. Esta señal la transmitimos y el receptor debe realizar el proceso contrario, denominado demodulación para recuperar la información. El módem es el encargado de realizar dicho proceso. Algunos esquemas simples de modulación son:

FSK (Modulación por desplazamiento de la frecuencia): Se modifica la frecuencia de la portadora según el valor de bit a transmitir.

ASK (modulación por desplazamiento de la amplitud): En esta técnica no se modifica la frecuencia de la portadora sino su amplitud. Los dos valores binarios se representan mediante diferentes niveles de amplitud de esta señal.

PSK (Modulación por desplazamiento de fase): La frecuencia y la amplitud se mantiene constantes y se varía la fase de la portadora para representar los niveles uno y cero con distintos ángulos de fase.



2° UNIDAD

EVALUACIÓN-BLOG

EXAMEN PRIMERA UNIDAD

SOFTWARE DE RED

El software de red consiste en programas informáticos que establecen Protocolos o normas, para que las computadoras se comuniquen entre sí. Estos protocolos se aplican enviando y recibiendo grupos de datos formateados denominados paquetes. Los protocolos indican cómo efectuar conexiones lógicas entre las aplicaciones de la red, dirigir el movimiento de paquetes a través de la red física y minimizar las posibilidades de colisión entre paquetes enviados simultáneamente además los programas de red hacen posible la comunicación entre las computadoras, permiten compartir recursos (software y hardware) y ayudan a controlar la seguridad de dichos recursos.

Ventajas de Software de Red

1. La capacidad de compartir información de forma rápida y económica ha demostrado ser uno de los usos más populares de la tecnología de las redes.

2. Puesta en marcha inmediata, sin necesidad de ningún aprendizaje particular.

3. Gracias a la interfaz gráfica intuitiva de Components Engine este software resulta realmente fácil de usar.

4. Hacen posible que varias personas compartan simultáneamente datos y periféricos

5. Pueden reducir la necesidad de comunicación por escrito, incrementar la eficiencia y hacer que prácticamente cualquier tipo de dato esté disponible simultáneamente para cualquier usuario que lo necesite

SISTEMA OPERATIVO LOCAL

Es la interconexión de varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc.
El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información.

Funciones y características de los sistemas operativos.

Funciones de los sistemas operativos.

Aceptar todos los trabajos y conservarlos hasta su finalización.

Interpretación de comandos: Interpreta los comandos que permiten al usuario comunicarse con el ordenador.

Control de recursos: Coordina y manipula el hardware de la computadora, como la memoria, las impresoras, las unidades de disco, el teclado o el Mouse.

Manejo de dispositivos de E/S: Organiza los archivos en diversos dispositivos de almacenamiento, como discos flexibles, discos duros, discos compactos o cintas magnéticas.

Manejo de errores: Gestiona los errores de hardware y la pérdida de datos.

Secuencia de tareas: El sistema operativo debe administrar la manera en que se reparten los procesos. Definir el orden. (Quien va primero y quien después).

Protección: Evitar que las acciones de un usuario afecten el trabajo que esta realizando otro usuario.

Multiacceso: Un usuario se puede conectar a otra máquina sin tener que estar cerca de ella.

Contabilidad de recursos: establece el costo que se le cobra a un usuario por utilizar determinados recursos.

En una computadora actual suelen coexistir varios programas, del mismo o de varios usuarios, ejecutándose simultáneamente. Estos programas compiten por los recursos de la computadora, siendo el sistema operativo el encargado de arbitrar su asignación y uso. Como complemento a la gestión de recursos, el sistema operativo ha de garantizar la protección de unos programas frente a otros y ha de suministrar información sobre el uso que se hace de los recursos

SISTEMA OPERATIVO DE RED

El sistema operativo de red, también llamado NOS (del inglés, Network Operating System) permite la interconexión de ordenadores para poder acceder a los servicios y recursos. Al igual que un equipo no puede trabajar sin un sistema operativo, una red de equipos no puede funcionar sin un sistema operativo de red. Si no se dispone de ningún sistema operativo de red, el equipo, no puede compartir recursos y los usuarios no podrán utilizar estos recursos.

También es un componente de software de una computadora que tiene como objetivo coordinar y manejar las actividades de los recursos del ordenador en una red de equipos. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red.

Dependiendo del fabricante del sistema operativo de red, tenemos que el software de red para un equipo personal se puede añadir al propio sistema operativo del equipo o integrarse con él.

NetWare de Novell es el ejemplo más familiar y famoso de sistema operativo de red donde el software de red del equipo cliente se incorpora en el sistema operativo del equipo. El equipo personal necesita ambos sistema operativos para gestionar conjuntamente las funciones de red y las funciones individuales.

El software del sistema operativo de red se integra en un número importante de sistemas operativos conocidos, incluyendo Windows 2000 Server/Professional, Windows NT Server/Workstation, Windows 95/98/ME y Apple Talk.
